低溫蒸發器全系列工業廢水處理技術產品中及其重要的一環。

V-HP系列真空熱泵蒸發系統，獨特地采用壓縮式熱泵技術，結合合適的真空運行區間，使得對于各種工業廢水的蒸發濃縮處理具有了廣泛的適應性，并且使得處理能耗大幅度的下降，不但讓各種廢水的濃縮減量在技術上更加合理，更重要的是讓應用用戶在經濟上樂于接受。

V-HP系列真空熱泵蒸發系統，標準工況下其主機能效比達到9以上，遠遠的超過了多效蒸發器（一效、二效、三效、四效能效比分別為0.9，1.7，2.4，3.0）擴容濃度蒸發器（能效比為4.2）。更為重要的是，由于其采用與以往不同的技術組織，其全過程運行溫度低于45℃，因而在用于工業廢水場合并伴有熱敏性物質回收的應用中顯得非常合適。同時因為該系統構成中優化了的熱泵系統具有足夠寬泛的工況適應性，在針對廢水液中常常遇到的蒸發濃縮過程中，沸點升高的門檻有著自適應的能力，并且依然能保持其很高的能效比。（例對NaOH 25%的溶液，其主機能效比依然可達6.5）

V-HP系列真空熱泵蒸發系統的主要應用行業：

★電化工行業:
廢水的凈化和回收
離子交換裝置洗出液的凈化和回收
膜裝置的洗出液的凈化和回收
貴金屬及鎳、鉻鍍液的凈化和回收

★石油化工：
乳化油脂的集中
溶劑回收
乙二醇回收
水的有機化合物的分離

★食品工業：
廢水的凈化和回收
植物油的收集
乳清、蛋白質的收集

★鋼鐵工業：
廢水的凈化和回收

★化工-制藥：
廢水的凈化和回收
溶劑的提純和回收

★紡織印染：
絲光廢水的減量和淡堿回收

V-HP系列真空熱泵蒸發系統的優點：
V-HP系統可以使得“零排放”的目標更為可行
●結構緊湊，占地很小，對建筑場地無特殊要求。
●低能耗，無需蒸汽供應。
●運行過程無異味擴散。
●全自動運行，24小時運行。
●限度地減少外送廢水處理量。
●極大的提高企業社會責任擔當的形象。

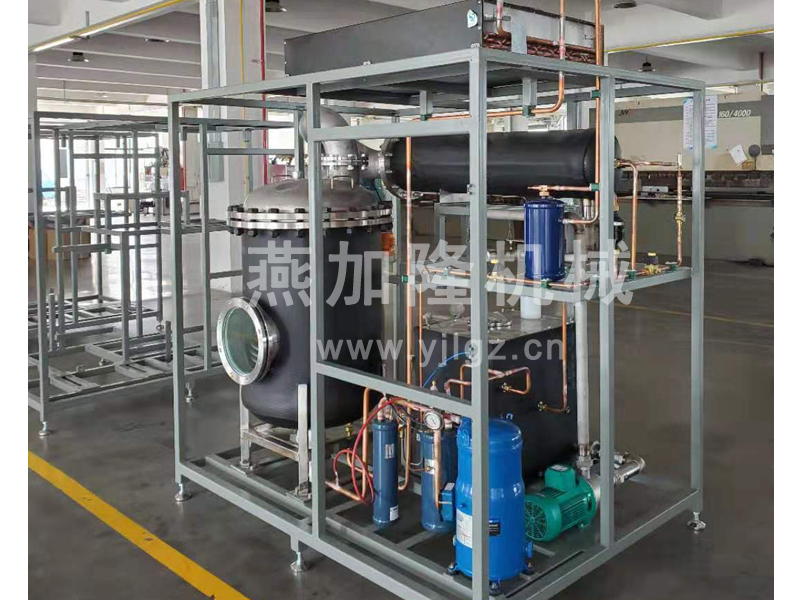

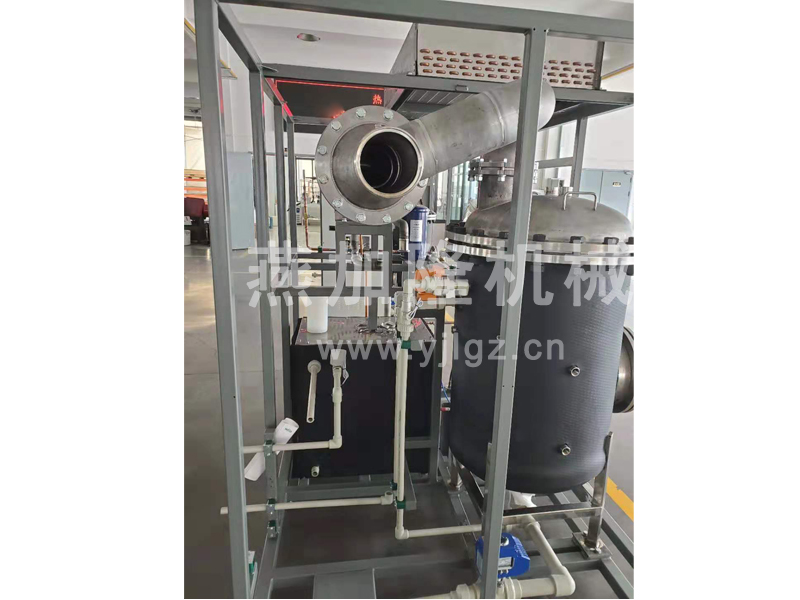

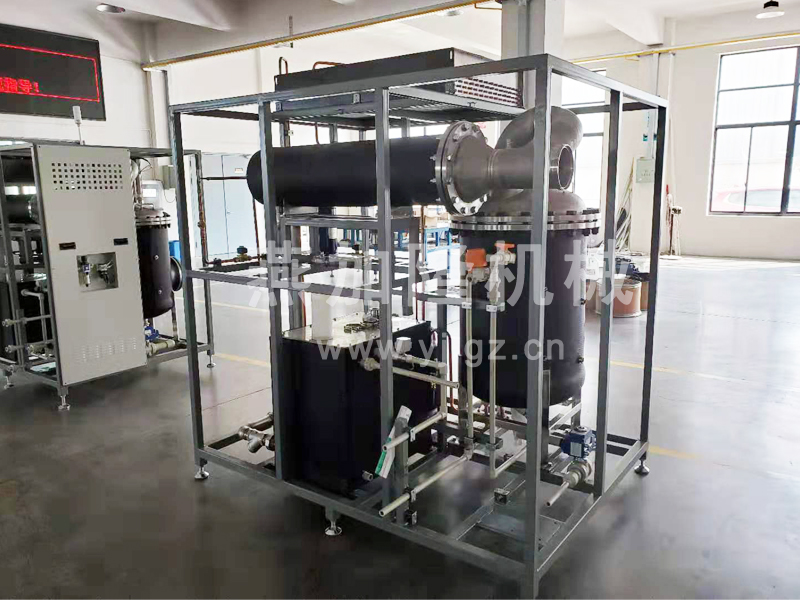

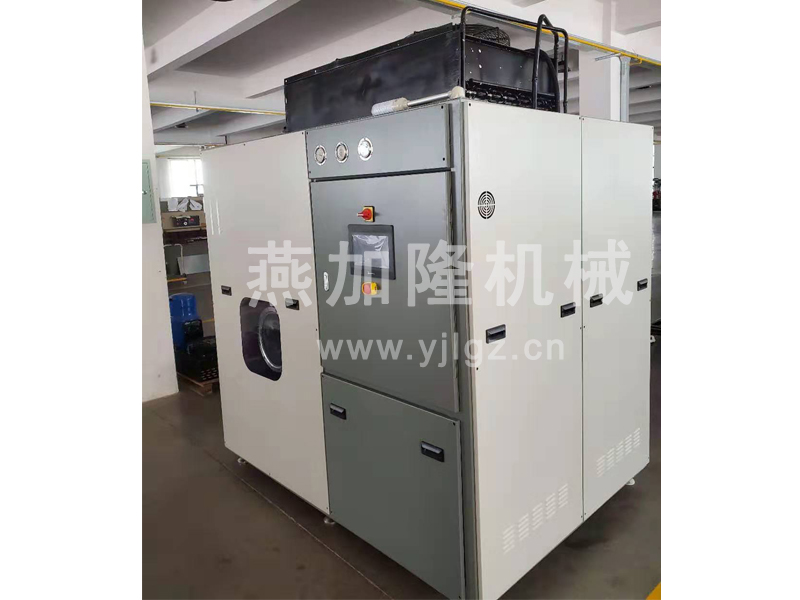

V-HP系列真空熱泵蒸發系統：

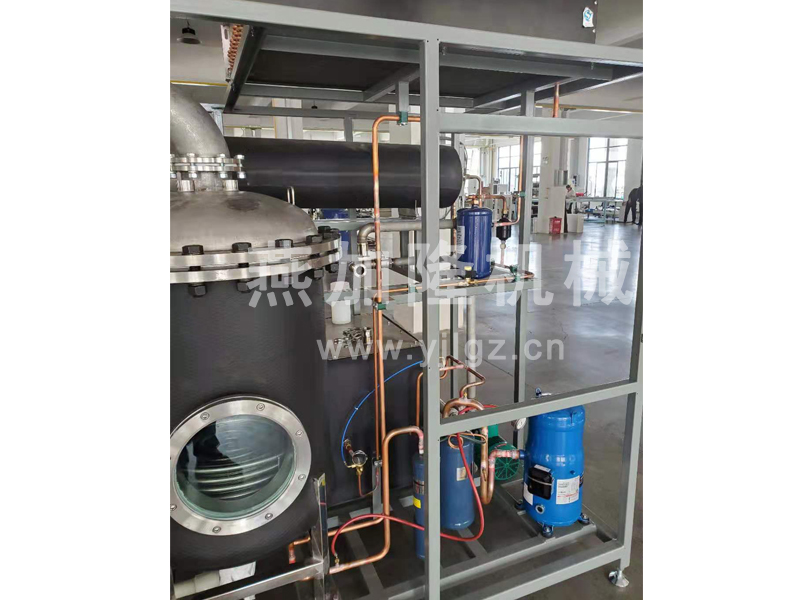

★V-HP系統采用渦旋壓縮機和螺桿壓縮機以及環保的410A制冷劑，采用嚴格的工藝保證了高壓運行的制冷工質的密閉性。
★V-HP系統創造性的結合于廢水循環布液系統，通過磁力密閉泵，消耗極少的電能，大幅度的提高了加熱盤管的傳熱效力，徹底避免了液柱壓力引起沸點升高的不利因素，整體提高了全系統的能效比。
★V-HP的抽氣方式，解決了不凝性氣體對冷卻盤管的效率的影響，同時大可能地減小了未凝水蒸汽抽出對真空泵熱負荷的影響，從而使系統輔助保持系統的運行需要達到了小化，大幅降低能源需求和依賴，降低真空泵的容量和使用時間。
★V-HP系統集成并就優化了系統邏輯運行控制，大大簡化了系統和部件的工作要求，使得一些場合可以省略了進液泵、出液泵、真空檢測等裝置不再成為必需。
★V-HP系統蒸發濃縮比根據用戶需求可調，對應于無沸點升高及物料結晶的廢水，原則上可以通過多次循環的辦法盡可能地減少殘留液的排放量。

V-HP真空熱泵蒸發系統包含制冷熱泵壓縮機系統、污水蒸發冷凝濃縮系統、真空保持系統、中間循環冷卻系統以及自動控制運行系統共五個主要分系統。

★制冷熱泵壓縮機系統與污水蒸發冷凝濃縮系統的聯合工作過程。

對于污水濃縮而言，必定需要一個加熱源使其受熱汽化，使污水中的水份自污水中分離出來，進而又要有一個較低溫的冷源使汽化出來的水蒸汽冷凝成不含污染源的凝結水，或合格排放，或合格回用。

冷熱源的組成在本系統中通過壓縮機獲得高壓高溫，工質氣體經冷凝器，工質得到冷卻成液體，同時將熱量傳給了污水，使污水汽化，冷凝后的工質液體由電子膨脹閥減壓，在蒸發器中吸收由污水汽化產生的水蒸汽的熱量。工質(410A)成為低壓氣體，成為壓縮機的吸入氣體再壓縮，如此循環工作。

污水產生的水蒸汽在工質(410A)吸收熱量的同時放出熱量，在蒸發器中凝結成清潔的冷凝水，經過集水槽、集水罐排出。

隨著過程的持續，污水中的水份不斷被汽化并冷凝排出，污水的濃度不斷提高。直至達到目標濃度后，由濃溶液泵排出。針對不同類型的污水，排出的剩余高濃污水再作結晶分離，直接加熱干化、焚燒等深度處理。

★自動控制系統（略）

★真空保持系統：

V-HP真空熱泵蒸發系統特別設計在真空環境下運行，一方面使常壓下的水份汽化100℃或以上（視污水濃度及含污物性不同）變成可控約在40～50℃范圍內運行，不僅降低了系統熱力損失，提高了效率，另外真空環境的運行使得水蒸汽的產生和冷凝析出效率都大大地提高，亦即很大程度地提高了傳熱效率，使得設備傳熱面的需求顯著降低，減少了設備成本和體積，同時較低的工作溫度使得很多可以在濃縮污水中可回用的如染料、精油、蛋白質不至于高溫變性。

本系統的真空保持系統，采用雙級水環真空泵使得系統維持在-95～-97Kpa左右，系統運行過程中，隨著不可避免的泄露，以及待處理污水在加入過程中攜帶入的空氣和其它不凝性氣體，系統真空度會不斷地被破壞，影響系統效率。故此系統設計為自動檢測判別，并啟動真空泵工作，通常情況是每半小時工作1～2分鐘。

★中間循環冷卻系統：

V-HP真空熱泵蒸發系統特創性地加入中間循環冷卻系統，配合不同的季節，自動調整系統穩定工作，通過簡單的系統構成，在有效消除系統熵增熱量的同時，獲得了蒸發冷凝水的產量。
理論上制冷熱泵機組總是存在輸入功熵增成為熱量的情況，為保持系統平衡，此部分熱量必須拿掉。
V-HP系統在如何去除系統不平衡熱量的流程設計中，找到了好的工作點，較國際、國內相類似的系統，確定提高能效比。

壓縮機不同工況下運行參數：

選型參數：

V-HP系列系統真空熱泵蒸發系統，其大的節能基理是：
、系統在運行過程中除了系統散熱、散冷損失和熱力學熵增損失以外，用于使廢水蒸發的熱量和被蒸發水汽被冷凝排出熱量通過熱泵系統被不斷地循環利用，這種利用度越高、重復次數越多，反映在能效比上就是越高。
第二、系統盡可能地靠近環境工況運行，其綜合散熱、散冷損失就越低，其不可逆損失亦就越小，從廣義上看，其對物性的破壞也就越低，故此采用真空方式的熱泵系統。
第三、對系統內部冷熱端的運行控制來說，盡可能減少能級差異，是減少內部熱力學熵增的追逐點，要使全系統地提高能源使用效率任重道遠，必須有效開發出領域適應性的產品，有信心的是無論是在理論上以及產業技術能力上均不是大問題，只是在此類應用領域起步的階段，尚無相關的企業認識到這一巨大的應用領域，這同樣是我們正在開發研究的真空蒸汽直接式熱泵面臨的臺階。

★技術經濟案例：
1、某汽車輪胎簾子線生產企業每天產生拉絲潤滑廢液80噸左右，廢液中含油、皂洗液，金屬粉塵等污染源，廢液過去交由環保指定污水處理中心的費用為2500～3000元人民幣/噸，滿負荷生產時，處理費達25萬元人民幣/天。
總投資（含土建）800萬元建成日處理量80噸的蒸發濃縮系統后，濃縮減量為每天污水交由環保指定污水處理中心不足6噸，減量排放90%～95%，其當時系統運行的能效比不超過4.0，日運行直接成本2萬元人民幣，不僅有效地解決了環保問題且經濟效益極為可觀。
2、某紡織印染企業淡堿絲光以往采用三效濃縮絲光廢水（NaOH）,日處理量90噸，自5%濃度濃縮至25%，濃縮液用于循環使用，日使用蒸汽45噸、電400度，計能源成本1萬元人民幣。如果改用真空熱泵蒸發濃縮系統，日能源成本降至7000元人民幣。（注：真空熱泵蒸發濃縮系統基本為全電系統，因此若用于富電工業區域更加優勢，特別是在鍋爐裝備不斷限控的大形勢下，無論從環保、經濟、運行方便等方面都有明顯優勢。）
